THD系列冷冻式干燥机

添锐THD系列冷冻式干燥机


提供更干燥的压缩空气

● 高效三合一板翅式换热器:进口温差低至5℃

● 高效水分离器:除水效率达99%

● 出口压缩空气相对湿度低至20%,无管道腐蚀风险



更节能

● 较采用管壳式换热器的冷干机,能耗降低50%

● 高效R410A环保制冷剂



更可靠

● 工业级国际进口品牌制冷压缩机

● 新型智能显示器,集露点显示与故障报警于一身

● 优化管路设计,仅4个人工焊点,泄漏风险更低

● 每台机器出厂前均进行压缩空气、氦气及制冷剂三级检漏测试

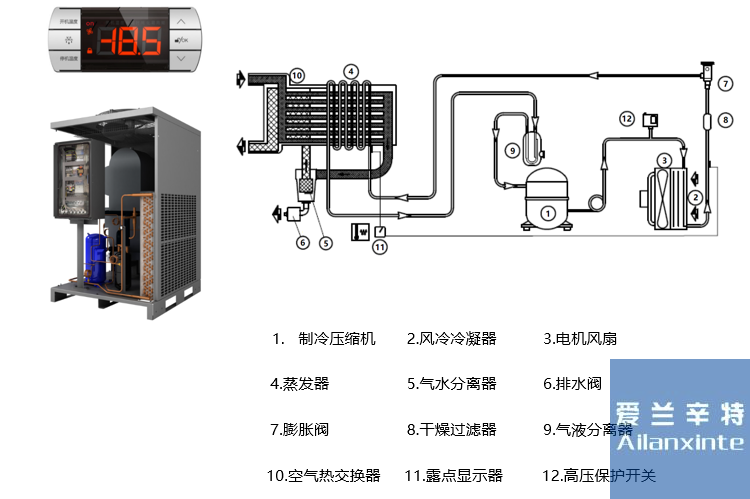

添锐THD系列冷冻式干燥机(图1)




修正系数

环境温度

30

35

40

45




1

0.91

0.81

0.72




进气温度

30

35

40

45

50

55

60

1

1

1

0.82

0.69

0.58

0.49

进气压力

bar

6

7

8

10

13



0.96

1

1.03

1.08

1.13



● 环境温度:≤45℃

● 进口温度:≤60℃

● 最大进气压力: 13bar

● 电源: 230V/1/50Hz

● 设计工况:环境温度30℃,进气温度40℃。

● 最大压降:小于0.3bar



冷干机选型举例

压缩机额定气量10m³/min,在下列工况下实际需要的处理气量:

环境温度:40℃

进气温度:40℃

进气压力:8bar

实际所需处理量=10m³/min/0.81/1/1.03=12m³/min

为保证压力露点,需要选择处理量为12m³/min冷干机来满足实际工况需求。
